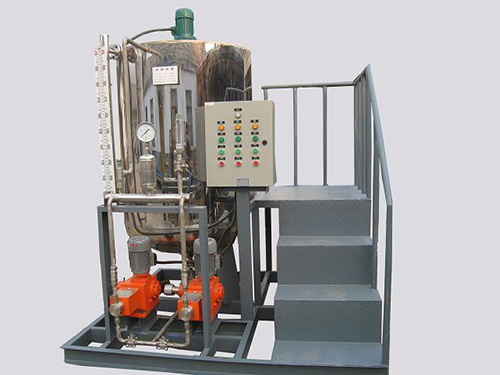

磷酸鹽加藥裝置的組成結構有：溶液箱、液位計、計量箱、攪拌器、加藥計量泵、安全閥、壓力表、控制柜、閥門以及管路集中布置，各部件的材質主要分不銹鋼和碳鋼襯膠。

　　工藝原理

　　鍋爐給水中的鈣、鎂硬度會在高溫環境下發生化學反應，或者濃縮結晶，生成不溶的水垢，牢固附著在鍋爐受熱面上，這種水垢是熱的不良導體，會阻礙熱的傳導，嚴重時會發生鍋爐爆管事故，另外，還會誘發并加劇水垢下面的金屬化學腐蝕，危害非常嚴重。雖然鍋爐凝結水、鍋爐給水都已經過了嚴格的軟化、除鹽處理，但仍有少量的鈣、鎂硬度進入爐水中，如果不對這部分的硬度做處理，也會結垢對鍋爐安全運行造成威脅，目前，爐水加磷酸鹽是最為適宜的處理方法，反應如下：

　　堿性磷酸鈣是一種松軟的水渣，易隨鍋爐排污排除，而且不會粘附在爐內變成水垢。

　　磷酸鹽加藥裝置流程概述

　　本加藥裝置主要包括藥液溶配系統、計量投加系統、安全系統和控制系統四個部分。

　　固體藥劑加入溶藥箱內，然后按比例加入除鹽水或凝結水?dāng)嚢枞芙?，由?jì)量投加系統加到鍋爐汽包內，投加控制可采用手動方式，也可依據上位系統輸出的控制信號，進行隨動控制，自動投加。

　　磷酸鹽加藥裝置性能描述

　　全套裝置主要包含進料系統、儲藥桶、加藥系統、動力控制系統等。溶解桶配有液位計、低液位報警、閥門等自動運行所需的設施。通體外壁裝磁翻板液位計，實時觀測桶內液位，在通體上面有進料口，備用口，在桶體側面?zhèn)溆谐隽峡?、排污口、溢流口、液位?jì)接口以及相應配套的閥門。當桶內液位小于設低液位值時，自動開啟報警系統，加藥泵暫停。加藥系統包括離心泵，電磁流量計和相關閥門等。
