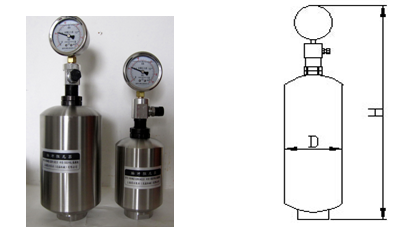

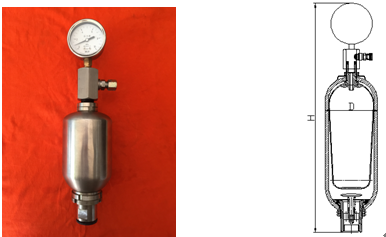

氣囊式脈沖阻尼器的特點是靈敏度高，消除脈沖效果更好，能夠承受較高的壓力（我公司生產的氣囊式脈沖阻尼器最大耐壓31.5MPa），其結構是在空氣罐內加一個氣囊，氣囊內充入一定壓力的氣體，在管路中，管路中的液體壓縮氣囊，氣囊收縮，然后擴張，從而起到緩沖效果。和膜片式相比較，氣囊式脈沖阻尼器的靈敏度更高，緩沖效果更好，但是因其氣囊材質一般為橡膠材質，所以其使用范圍沒有膜片式廣，其選型方法是泵每次沖程的容積數乘以10，即得到能減小90%脈沖的最小容積數。
◆ 殼體材質：不銹鋼、碳鋼、PVC
◆氣囊材質有：丁腈橡膠、氫化丁腈橡膠、丁基橡膠、（EPDM）三元乙丙橡膠，氟橡膠
◆密封圈材質常規為氟橡膠材質或同氣囊材質
◆壓力表尺寸標準為60mm表面，M14*1.5螺紋頭，充氣閥連接尺寸為M14*1.5外螺紋
◆接口尺寸大小可以根據要求加工
◆相關尺寸僅供參考，如有變動，以實際為準，殊不另外通知
型號 | 外殼材質 | 容積（L） | 額定壓力 （MPa） | D（mm） | H（mm） | 連接口徑 |
RXMZ-QS0.4/2.5 | 不銹鋼 | 0.4L | 2.5/5.0 | 88 | 270 | RC 1/2" |
RXMZ-QS0.6/2.5 | 不銹鋼 | 0.6L | 2.5/5.0 | 88 | 325 | RC 3/4" |
RXMZ-QS1.0/2.5 | 不銹鋼 | 1.0L | 2.5/5.0 | 106 | 325 | RC 1" |
RXMZ-QS1.6/2.5 | 不銹鋼 | 1.6L | 2.5/5.0 | 138 | 380 | RC 1-1/4" |
RXMZ-QS2.5/2.5 | 不銹鋼 | 2.5L | 2.5/5.0 | 138 | 440 | RC 1-1/4" |
RXMZ-QS4.0/2.5 | 不銹鋼 | 4.0L | 2.5/5.0 | 138 | 545 | RC 1-1/2" |
RXMZ-QS6.3/2.5 | 不銹鋼 | 6.3L | 2.5/5.0 | 138 | 720 | RC 1-1/2" |
RXMZ-QS10/2.5 | 不銹鋼 | 10L | 2.5/5.0 | 216 | 560 | RC 2" |
RXMZ-QS16/2.5 | 不銹鋼 | 16L | 2.5/5.0 | 216 | 775 | RC 2-1/2" |
型號 | 公稱壓力（MPa） | D（mm） | D1（mm） | H（mm） | H1（mm） | 接口尺寸 |
RXMZ-QS0.4/* | 10/20/31.5 | 89 |
| 250 | 52 | M27*2 |
RXMZ-QS0.63/* | 89 |
| 320 | 52 | M27*2 | |
RXMZ-QS1.0/* | 114 |
| 315 | 52 | M27*2 | |
RXMZ-QS1.6/* | 152 | 40 | 355 | 66 | M42*2 | |
RXMZ-QS2.5/* | 152 | 40 | 420 | 66 | M42*2 | |
RXMZ-QS4.0/* | 152 | 40 | 530 | 66 | M42*2 | |
RXMZ-QS6.3/* | 152 | 40 | 700 | 66 | M42*2 |
備注：高壓氣囊式阻尼器，標準接口都是公制螺紋，可以按照要求，配轉換接頭，可轉換成螺紋、焊接、法蘭式等
